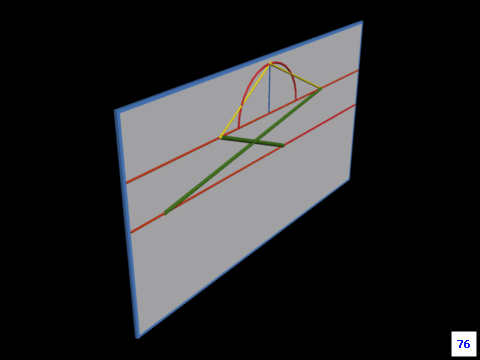

Assumiamo un punto di osservazione che produca un'immagine assimilabile ad una seconda proiezione ortogonale. Sul piano di proiezione sono descritti i seguenti elementi:

• L'orizzonte, la fondamentale ed il cerchio di distanza;
• L'immagine s' della retta s e l'immagine t' della retta t;
• L'immagine (Fi') dell'angolo oggettivo (Fi);
• Il ribaltamento s* della retta s ed il ribaltamento t* della retta t;
• Il ribaltamento (Fi*) dell'angolo oggettivo (Fi).
