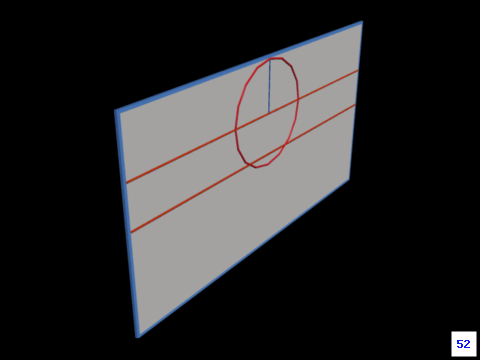

Eliminiamo il piano geometrale, di cui non abbiamo piu' bisogno, e ruotiamo il piano di proiezione sino a farlo coincidere con la nostra postazione di disegno.

Il sistema di riferimento rappresentato sul quadro e' costituito da due rette orizzontali, tra loro parallele e, dal cerchio di distanza. La retta inferiore è la fondamentale ed indica l'intersezione del piano geometrale con il quadro, mentre quella superiore viene definita retta orizzonte. La distanza esistente tra le due rette ci consente di stabilire la quota del punto di vista.
