CAPITOLO 1: RAPPRESENTAZIONE DI RETTE DEL GEOMETRALE
per andare al  frame successivo

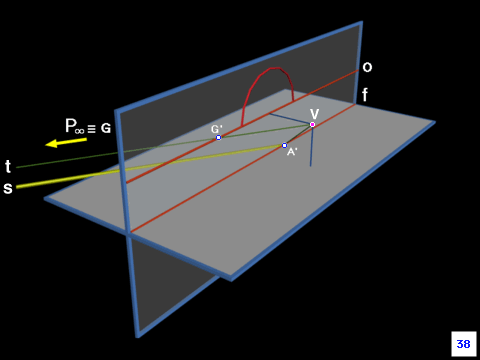

Per eseguire la prospettiva della retta S proietteremo, da V, il punto A ed il punto P(infinito), ottenendo:

il punto A' detto traccia della retta S ed il punto G' detto fuga della retta S. A'e' un punto unito coincidente con A, che indica l'intersezione della retta S con il quadro.

Trattandosi di una retta appartenente al geometrale, la traccia si trova sulla fondamentale, elemento geometrico comune ai due piani p greco e p greco 1. il punto G' e' l'immagine del punto improprio della retta S ed in questo caso si trova sull'orizzonte.
