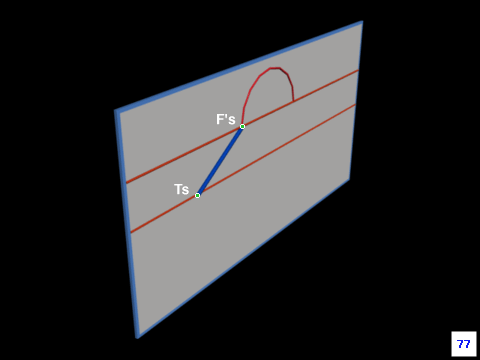

Assumiamo un punto di osservazione che produca un'immagine assimilabile ad una seconda proiezione ortogonale. Sul piano di proiezione sono descritti i seguenti elementi:

• L'orizzonte;
• La fondamentale;
• Il cerchio di distanza;
• Ts: la traccia della retta S;
• F's: la fuga della retta S.

Al centro del cerchio di distanza individuiamo il punto principale che costituisce la proiezione sul quadro del punto di vista.
