CAPITOLO 1: RAPPRESENTAZIONE DI RETTE ORIZZONTALI
per andare all'ultimo frame
per andare al  frame successivo

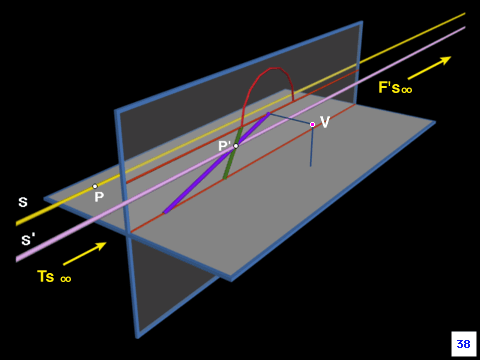

Come appare evidente, la prospettiva della retta S da' luogo ad una retta parallela alla fondamentale, poiche' questa e' la direzione indicata dai due punti impropri di traccia e di fuga.

Andiamo a ripetere il percorso proiettivo seguito sino ad ora ponendoci in un punto di osservazione diverso:

improprio e con direzione perpendicolare rispetto al geometrale, in modo da ricostruire la proiezione ortogonale ottenuta sul piano orizzontale.

FRAME 7/13
Pag: 01
