CAPITOLO 1:   PIANO PROIETTANTE IN 1° PROIEZIONE
per andare all'ultimo frame
per andare al  frame successivo

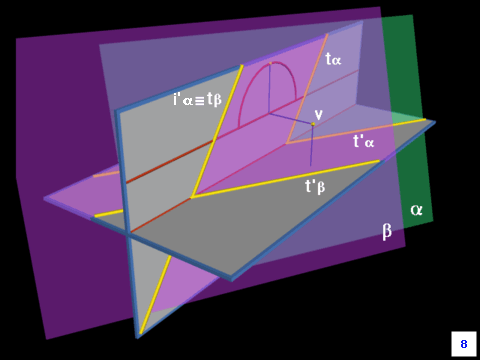

L'individuazione della fuga, avverra' attraverso la costruzione di un piano beta, parallelo a quello dato, che verifica la condizione di appartenenza con il punto di vista.

Ricordiamo che la condizione di appartenenza punto-piano e' dimostrabile indirettamente, dovremo infatti verificare in via preliminare l'appartenenza del punto V ad una retta del piano.



FRAME 3/10
Pag: 01
